單相電機一般指由單相交流電源(AC220V)供電的小功率單相異步電機。這種電機通常在定子上有兩相繞組，轉子為普通鼠籠式。兩相繞組在定子上的不同分布和不同的供電條件會產生不同的起動特性和運行特性。這和單相電機的接線有關系，下面會詳細介紹。

一，單相電機接線圖實物圖

單相電動機如果按起動原理分類，可分為四大類：1。電阻起動型(冰箱電機等。);2.電容啟動式(木工刨床電機等。);3.電容運轉型(洗衣機、電風扇等。);4.電容啟動操作模式。

電機啟動后，啟動電機的電容器斷電。斷電原理是電機軸上有一個離心開關，當達到一定速度時，開關就會斷開。如果不開啟，動線包會被燒毀。運行電容電機的電容在電機啟動或正常運行時都在工作。如果電容容量變小，會造成電機啟動困難，風扇變慢，風速降低。

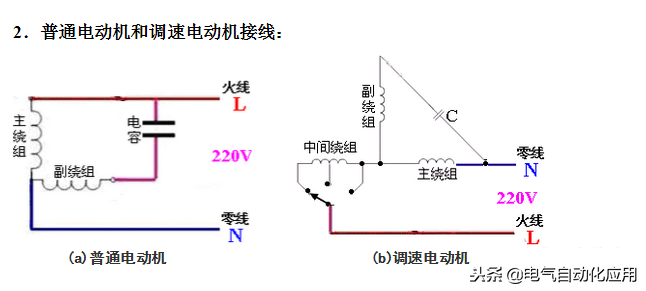

下面總結了不同類型單相電機的接線圖，與大家分享。

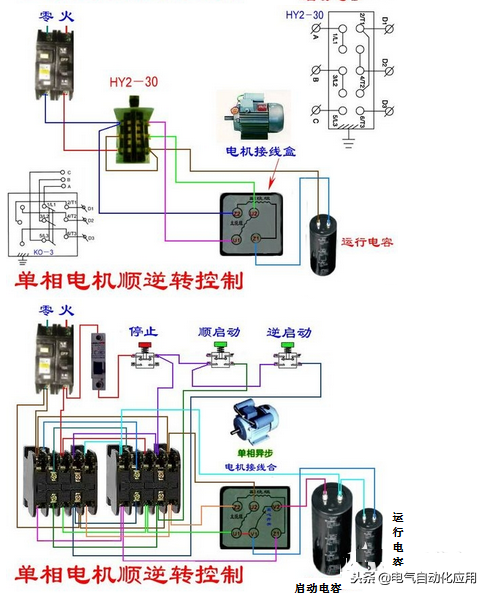

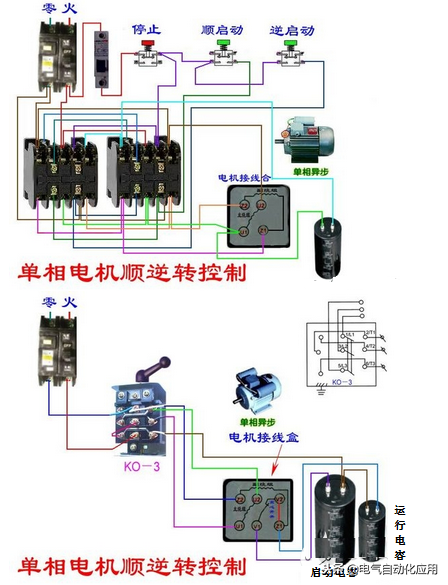

二，單相電機正反轉接線圖

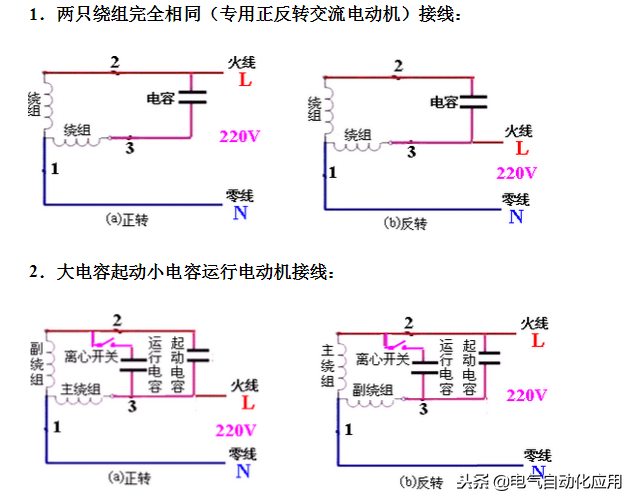

單相電機有兩套線圈，一套是運行線圈(主線圈)，一套是起動線圈(輔助線圈)。電機的啟動線圈大多不是啟動后才使用，而是一直工作在電路中。啟動線圈的電阻比運行線圈的電阻大，你測一下就知道了。啟動線圈與電容器相連。即與電容相連的啟動線圈與運行線圈并聯，然后接入220V電壓，這是電機的連接方式。當與電容器相連的起動線圈與運行線圈并聯時，兩根平行的對接導線的頭尾決定正反轉。與三相電機的正反向控制相比，單相電機的難度要大得多。首先，單相電機由于有起動電容、運行電容、離心開關等輔助裝置，結構復雜。二是因?yàn)閱蜗嚯姍C(jī)的運行繞組和起動繞組不同，不能互相替代，增加了接線難度，接錯了可能會燒壞電機。

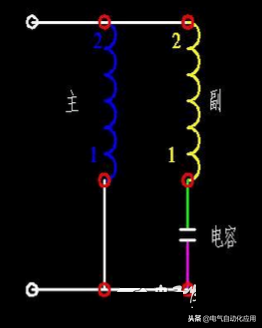

三，單相電機繞組接線圖

單相電機有兩個繞組，主繞組也叫工作繞組或運行繞組；次級繞組也稱為起動繞組。一些小負載單相電機具有相同的繞組，并且可以相互交換。但大多數單相電機為了增加起動轉矩，二次繞組線圈較細，匝數多，電阻大。在輔助繞組和主繞組之間有一個啟動電容器。只要調換兩個繞組中的一個繞組的首尾接法，單相電機就可以反轉，電源L/N的調換無效。

單相電機本身磁場是不均勻的，和三相電機不同，三相電機是正弦波。

理想情況下(排除損耗和渦流)，轉子在360度的空間內獲得的力是相同的，而單相電機的磁場是一個橢圓磁場。如果去掉啟動線圈，主線圈形成的磁場在空間上是水平的，90度有一個死點，因?yàn)榻涣麟姇?huì)穿過零點。

因此，單相電機依靠電容對電流進行移相，然后施加到起動線圈上。啟動線圈產生的磁場在空間上也是水平的，但是電容移相后，水平力和主線圈產生的力有一個夾角(如果夾角理想情況下是90度，因?yàn)橹骶€(xiàn)圈剛好在90度的位置是0，這是電流過零點造成的)。

這兩個力形成一個橢圓形的旋轉磁場，單相電機有一個啟動力。電機啟動后，可以去掉啟動線圈，因?yàn)檗D(zhuǎn)子可以靠慣性克服死點。

還有一種單相電機，需要它的正反轉來實現自動控制，需要很多器件，所以出現了。
